材质密度与强度对支撑座长期稳定性的影响
支撑座的核心性能往往由基材的物理属性决定，不同金属材料在抗拉强度、屈服点以及密度上的差异，直接影响了整体结构的承载上限。以常见的45#钢为例，其经过调质处理后，抗拉强度通常能达到600-800MPa区间，这种材料在承受动态载荷时表现出较好的韧性，不易发生脆性断裂。相比之下，铝合金6061-T6虽然密度仅为钢的三分之一，但其屈服强度约为275MPa，在轻量化场景下能显著降低整体自重，不过其刚度模量较低，在大跨度或高悬臂结构中可能会因弹性形变过大而产生精度漂移。
不锈钢304与316L系列则侧重于耐腐蚀场景，其抗拉强度通常在500-700MPa之间，虽略低于经热处理的碳钢，但其化学稳定性能避免因锈蚀导致的截面削弱。在实际工程应用中，若支撑座长期处于高湿度或腐蚀性介质环境，盲目选用高强度碳钢而未做表面防护，即便初始计算强度达标，长期使用后因腐蚀坑引发的应力集中，仍会导致不可逆的结构失效。因此，材质选择必须结合环境介质、温度范围以及预期寿命进行综合评估，而非单纯追求单一强度指标。

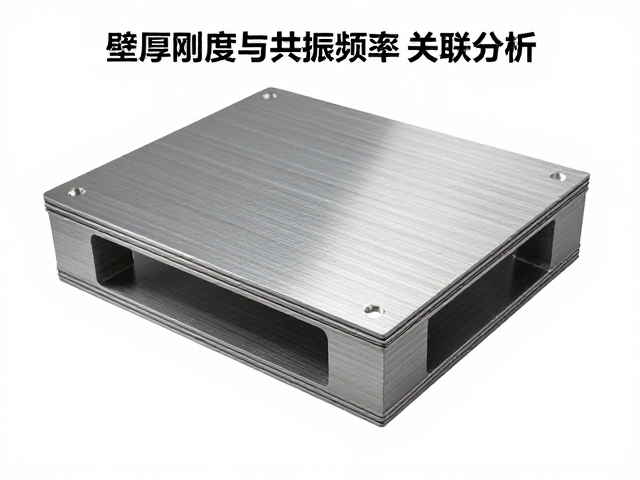

壁厚设计对局部刚度与共振频率的关联分析
支撑座的壁厚并非越厚越好，过大的厚度会增加材料浪费并可能因热胀冷缩产生内部残余应力，而过薄则会导致局部刚度不足，引发微幅振动。根据薄板弯曲理论，支撑座的抗弯刚度与壁厚的三次方成正比，这意味着壁厚每增加10%，刚度提升接近30%。在实际结构设计中，常采用增加加强筋或局部增厚（Ribbing）的方式来提升刚性，这种结构优化能以更低的重量代价获得更高的惯性矩，有效抑制高频振动。
对于精密设备底座，共振频率是关键考量参数。当支撑座的工作频率接近其固有频率时，振幅会被放大，导致设备运行不稳定。通过有限元分析（FEA）模拟不同壁厚下的模态振型，可以识别出色块区域。例如，在某高精度光学平台支撑案例中，将底部法兰壁厚从5mm提升至8mm，同时将支撑柱采用中空圆柱结构，使整体一阶固有频率从15Hz提升至25Hz，成功避开了地面低频振动干扰。这种基于动力学响应的壁厚优化，比单纯增加全局厚度更具工程价值。
截面几何形态对抗扭刚度的决定性作用
支撑座的截面形状决定了其在多维载荷下的响应特性。圆形截面具有各向同性的惯性矩，抗扭性能优异，适用于主要承受径向载荷或需要自由旋转连接的场景。然而，在需要抵抗单向弯矩的固定支撑中，矩形或工字型截面更具优势。工字型截面将材料集中在远离中性轴的上下翼缘，极大地提高了截面惯性矩，从而在相同用料下提供更高的抗弯刚度，这在大型机械设备的立柱支撑中极为常见。
槽钢或箱型结构则结合了良好的抗扭与抗弯性能。箱型支撑座由于闭合截面特性，其抗扭刚度远高于开口截面（如槽钢），在承受偏心载荷时不易发生扭曲变形。设计时需特别注意角部过渡，尖锐的内角会成为应力集中点，在交变载荷下极易萌生裂纹。通常要求内圆角半径不小于壁厚的1.5倍，以平滑应力传递路径。此外，对于大型薄壁箱型结构，需考虑焊接变形对直线度的影响，合理的焊接顺序和焊后去应力退火是保证最终结构精度的必要工序。
连接方式对整体系统刚度的非线性影响
支撑座与基座或设备的连接界面是整个刚性系统的薄弱环节。螺栓连接的预紧力分布均匀性直接影响接触刚度。当多个螺栓共同作用时，若未采用正确的拧紧顺序，会导致连接面翘曲，产生虚假紧固，实际有效接触面积远低于理论面积，导致局部应力过大甚至螺栓疲劳断裂。采用液压拉伸工具施加预紧力，可确保各螺栓受力一致，提高连接界面的摩擦系数，从而增强抗剪切能力。
螺纹连接的自锁性与抗松动性能会随振动环境变化。在高频振动环境下，普通螺纹易发生松脱，需配合防松垫圈、螺纹锁固胶或双螺母结构。此外，连接面的表面处理也会影响摩擦系数，镀锌层或钝化处理后的表面摩擦系数较低，可能需要增加预紧力补偿或采用锯齿法兰结构来增强抗滑移能力。对于高精度安装，支撑座底面常采用刮研或磨削处理，以提高实际接触点数，减少微动磨损，确保长期运行中的定位精度稳定性。
制造工艺对尺寸精度与残余应力的控制
铸造工艺在大型支撑座制造中广泛应用，但其内部可能存在缩孔、气孔等缺陷，且冷却过程中的非均匀收缩会残留较大的铸造应力，导致后续加工或使用中发生变形。为消除铸造应力，通常需进行时效处理（自然时效或人工时效）。相比之下，焊接结构件通过合理设计焊缝位置和焊接顺序，可减少热输入分布的不均匀性，但焊后仍需进行去应力退火，以释放焊接残余应力，防止尺寸漂移。
机械加工精度直接影响支撑座的装配质量。支撑面与定位面的平面度、垂直度公差需根据设备精度等级严格设定。对于高精度支撑，常采用磨削加工关键接触面，平面度可控制在0.01mm/1000mm以内。此外，加工过程中的切削热会导致工件温度升高，若未及时冷却或测量，会因热膨胀造成测量误差。因此，精密加工需在恒温车间进行，并采用零位补偿技术，确保最终尺寸符合设计规范，避免因加工误差导致的装配干涉或预紧力不均。
