制动碟中心孔直径过大导致制动力下降?3步排查与解决方案

中心孔配合间隙过大的机械原理分析

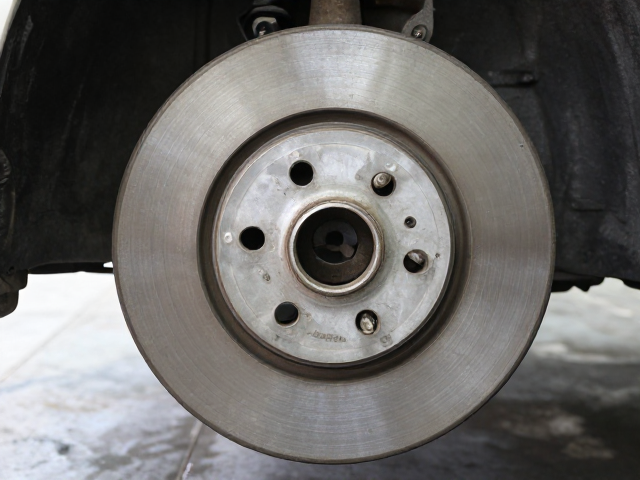

制动碟中心孔与轮毂法兰盘的配合并非简单的放置关系,而是通过严密的公差配合来确保旋转时的同轴度。当中心孔直径超出原厂设计规格,制动碟在安装后无法被轮毂完全定位,导致制动碟相对于车轮旋转中心产生微小的偏摆。这种几何位置的偏差会在车辆行驶过程中转化为径向跳动,使得制动卡钳与制动碟之间的间隙分布不均。

在动态制动过程中,过大的间隙会引发制动碟的不规则晃动。卡钳活塞无法始终保持在最优的接触位置,导致制动力传递效率降低。特别是在高速紧急制动时,这种因定位不准产生的振动会加剧制动片与碟面的接触不稳定,进而表现为脚感松软或制动响应延迟,直接影响了整车的制动效能和安全性。

制动碟中心孔直径过大导致制动力下降?3步排查与解决方案

标准化排查流程与工具使用

排查此类问题需借助专用量具获取客观数据,推荐使用外径千分尺或高精度游标卡尺测量制动碟中心孔直径,并对比车辆维修手册中规定的标准公差范围。同时,使用百分表固定在稳定支架上,测量制动碟表面的径向跳动量,通常乘用车制动盘的径向跳动允许值多在0.05mm至0.10mm之间,具体数值需参照各车型技术规范。若跳动量显著超标,且确认轮毂定位面无损伤,则中心孔过大嫌疑较大。

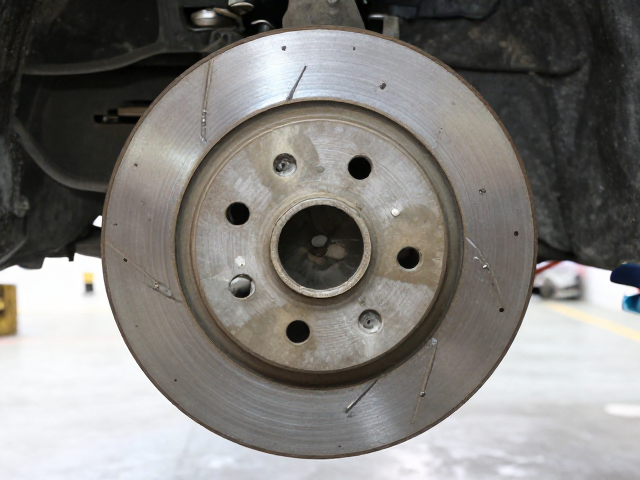

进一步验证需进行实车静态检查。将制动碟安装到位后,用手轻轻晃动制动碟,观察是否存在明显的径向间隙。若感觉制动碟像“套”在轮毂上而非紧密贴合,且中心孔与轮毂定位环之间存在可见缝隙,即可初步判定配合不良。此外,检查制动碟背面是否有因长期偏摆导致的异常磨损痕迹,或观察刹车盘表面是否有因受力不均产生的偏磨现象,这些微观特征能辅助判断故障根源。

制动碟中心孔直径过大导致制动力下降?3步排查与解决方案

针对性解决方案与安装规范

针对中心孔过大的制动碟,最直接且符合机械原理的修复方式是使用中心孔定位环。定位环通常由铝合金或钢材制成,其外径需严格匹配制动碟中心孔,内径匹配轮毂定位柱。安装时,先将定位环套入轮毂定位柱,再安装制动碟,这样可强制恢复制动碟的中心定位,消除径向跳动。此方法成本低且可逆,是处理非原厂或加工瑕疵制动碟的常用手段。

若制动碟本身中心孔加工误差过大且无法通过定位环解决,或轮毂定位柱磨损导致配合失效,则需更换符合原厂尺寸规格的制动碟或修复轮毂。在安装过程中,务必清洁轮毂法兰盘与制动碟接触面,确保无油污、锈蚀或异物,并使用扭矩扳手按照厂家规定的力矩值分次拧紧轮毂螺栓,避免因紧固不均引发新的应力变形。修复后需再次进行跳动测试,确认数据回归正常范围后方可上路行驶。
