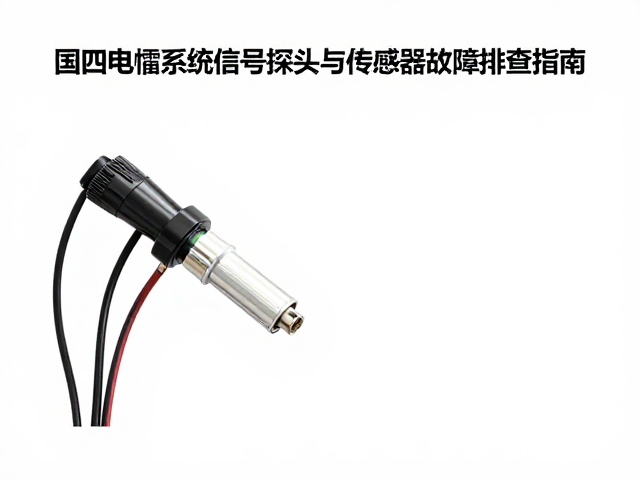

国四电喷系统信号探头基础架构与信号特性
国四排放标准的柴油发动机电喷系统高度依赖高精度传感器数据，其中曲轴位置传感器、凸轮轴位置传感器及喷油器驱动信号线构成了核心通信链路。这些探头通常采用霍尔效应或磁电感应原理，将机械转速或位置变化转化为微控制器可识别的电压脉冲或方波信号。信号特征表现为幅值稳定、频率与转速严格对应的数字波形，任何幅值衰减、杂波干扰或频率漂移都会直接导致ECU（电子控制单元）误判，进而引发供油紊乱或动力中断。
在排查初期，必须明确各探头在总线中的物理位置及线束走向。曲轴位置传感器多位于飞轮壳或曲轴皮带轮附近，负责提供基准转速信号；凸轮轴位置传感器则位于气缸盖顶部，用于识别相位。喷油器信号线则直接从ECU延伸至各缸喷油嘴。维修人员在操作前需确认车辆点火开关处于关闭状态，并使用绝缘工具断开蓄电池负极，防止静电或短路对精密电子元件造成不可逆损坏，这是确保后续检测数据准确性的物理基础。
万用表静态电阻与电压检测法
使用高精度数字万用表进行静态检测是定位断路或短路故障的首要步骤。将万用表调至电阻档，测量传感器两针脚间的阻值，磁电式曲轴传感器阻值通常在特定温度区间内呈现线性变化，若阻值为无穷大则判定为内部线圈断路，若阻值为零则可能存在匝间短路。对于霍尔式传感器，需测量其供电端与接地端电压，标准供电电压应为5V或12V（视车型而定），接地端对车身搭铁电阻应小于1欧姆。若电压异常，需反向排查ECU供电继电器及线束接插件是否存在氧化或虚接。
动态电压检测需结合发动机运行状态。在发动机启动瞬间，观察曲轴位置传感器输出信号电压的跳变情况。正常霍尔传感器在通电后应输出稳定的5V高电平，无触发信号时为0V或低电平。若万用表显示电压波动剧烈或始终无变化，需检查传感器探头与靶轮之间的间隙。间隙过大会导致信号幅值不足，间隙过小则可能因摩擦损坏探头。通过调整间隙至维修手册规定的微米级别，再复测电压，可有效排除因机械安装误差导致的信号丢失问题。
示波器波形分析与故障特征识别
示波器能直观呈现信号波形的真实形态，是诊断间歇性故障和信号畸变的关键工具。将示波器探头连接至信号输出线，接地夹可靠搭铁，启动发动机并观察波形。正常的曲轴位置信号应为整齐、等距的方波或正弦波。若波形出现毛刺、平顶或幅度跌落，通常指向线束屏蔽层破损导致电磁干扰，或传感器内部元件老化。喷油器驱动波形则表现为ECU发出的窄脉冲，若脉冲宽度异常变窄或消失，表明ECU驱动电路故障或喷油器线圈阻抗异常，导致电流无法按预设时间建立。
在分析波形时，需特别注意信号与发动机转速的同步关系。当发动机出现抖动或熄火预兆时，观察波形是否有缺失脉冲。缺失脉冲对应ECU丢失转速计数，会导致喷油正错乱。若波形整体幅度降低但频率正常，可能是传感器磁芯退磁或靶轮齿隙积碳。通过对比正常工况波形与故障工况波形，可精确锁定故障源。例如，若仅在热车后出现信号丢失，需重点检查线束接插件在受热膨胀后是否接触不良，或传感器内部热敏电阻特性漂移。
线束接插件与接地回路排查
国四电喷系统故障中，约40%以上源于线束接插件氧化、松动或接地不良。重点检查ECU插头、传感器插头及中间过渡接插件。使用电子触点清洁剂清洗接插件内部，检查针脚是否有退针、腐蚀或变形。紧固力矩需符合维修规范，避免因过紧导致螺纹滑丝或过松导致接触电阻增大。接地回路是信号参考点的基准，需测量传感器接地端与蓄电池负极间的电压降，正常值应小于0.1V。若电压降过大，说明接地线存在高阻值，需清理搭铁点油漆、铁锈，确保金属间直接接触。
线束内部断路或隐性短路难以通过外观发现，需使用万用表蜂鸣档分段测量导通性。从ECU端至传感器端，逐段排查线束是否有被底盘部件磨损、被高温排气歧管烤焦的痕迹。特别注意线束在穿过车身孔洞或折弯处，这些部位极易因长期震动导致内部铜芯断裂而外皮完好。若发现线束绝缘层破损，必须采用专业防水胶带及热缩管进行规范修复，严禁使用普通绝缘胶布简单缠绕，以防潮湿环境下发生漏电或短路，引发系统性电气故障。
