被动轮基础定义与核心功能解析

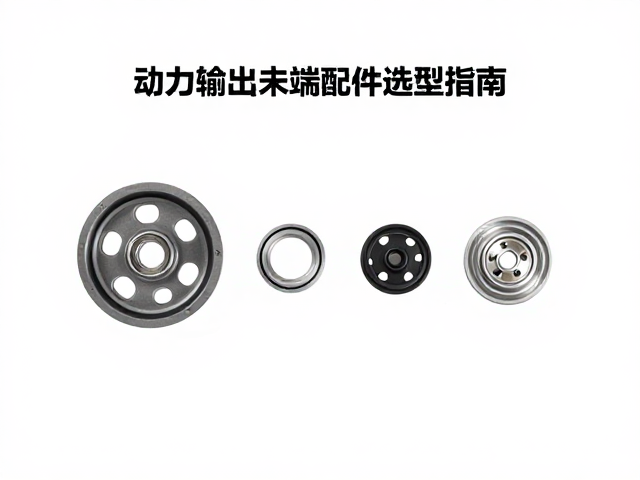

被动轮作为机械传动系统中不可或缺的从动部件，通常安装在链条、皮带或齿轮的非驱动轴端，其核心作用在于改变传动路径、维持张紧力以及提供导向支持。在自动化设备、输送线以及工程机械中，被动轮并不直接接收来自电机或发动机的扭矩，而是通过与传动介质的摩擦或啮合来跟随运动。这种设计使得动力传输更加灵活，能够适应复杂的空间布局，同时通过调整被动轮的位置和角度，有效管理传动带的张力，防止因松弛导致的打滑或跳齿现象。
从机械原理层面看，被动轮的结构完整性直接影响整个传动系统的寿命与效率。标准的原厂规格通常包含轮缘直径、槽型宽度、轴承类型以及材质硬度等关键参数。例如，在工业输送带场景中，被动轮需承受持续的压力和侧向力，因此其轴径设计需经过严密的应力计算，以确保在长期高负荷运转下不发生形变。理解这些基础定义有助于在选型初期明确技术边界，避免因对部件功能认知偏差而导致的安装失误或运行故障。
原厂规格参数的技术解读
原厂规格中的轮缘槽型是选型的第一道门槛，常见的槽型包括U型、V型、T型以及多槽复合结构，每种槽型对应不同的传动带截面尺寸。以标准的工业同步带为例，U型槽通常用于平皮带，而V型槽则专为三角带设计，槽底角度需与皮带楔角严格匹配，通常为40度或35度，这种几何一致性决定了接触面积和摩擦力分布。若槽型偏差超过0.5毫米，可能导致皮带边缘磨损加剧，甚至引发偏航跑偏，因此在核对原厂图纸时，槽型代号与公称尺寸必须精确对应，不可仅凭目测或经验估算。
轴承配置与轴径配合是被动轮规格中另一项核心数据。原厂被动轮多采用深沟球轴承或圆锥滚子轴承，其额定动载荷和静载荷需根据实际负载工况进行校核。轴径尺寸需与设备机架上的安装孔位保持严丝合缝的配合，通常采用H7/k6或H7/m6等过渡配合或轻度过盈配合，以消除运转间隙。此外，密封形式如橡胶唇形密封或迷宫式密封的选择，需根据工作环境中的粉尘、湿度及温度条件决定，原厂规格书中通常会标注适用的防护等级，确保轴承润滑脂不流失且异物不侵入。
材质选择与工况适应性分析
被动轮的材质选择直接决定了其在不同工况下的耐磨性与耐腐蚀能力。铸铁材质因其优异的减震性能和成本效益，广泛应用于常规室内输送设备中，其表面通常经过调质处理以提高硬度。对于食品医药或高洁净度要求的行业，铝合金或工程塑料（如POM、PEEK）成为主流选择，这些材料具备低摩擦系数、无毒且不易生锈的特性，但需注意其耐热性和抗冲击强度通常低于金属材质，在高速或重载场景下需重新评估其结构强度。
特殊工况下，不锈钢或经过表面硬化处理的钢材能显著提升被动轮的使用寿命。例如，在潮湿、腐蚀性气体环境中，304或316L不锈钢被动轮能有效抵抗氧化腐蚀，避免锈屑污染产品或导致轴承卡死。对于高磨损场景，如矿山或建材输送，轮面可能镶嵌耐磨陶瓷或经过氮化处理，以增强表面硬度。选型时需结合介质特性、环境温度变化范围以及清洁频率，综合判断材质性能，确保被动轮在预期使用寿命内保持稳定的几何形状和运行精度。
安装精度与张紧力管理
被动轮的安装平行度与同轴度是确保传动系统平稳运行的先决条件。若主动轮与被动轮轴线不平行，会导致传动带跑偏，造成单侧过度磨损甚至断裂。安装过程中需使用激光对中仪或标准直尺进行校准，允许的角度偏差通常控制在0.5度以内。此外，被动轮的安装支架需具备足够的刚性，避免在负载作用下产生弹性变形，从而改变预设的中心距，影响张紧效果。
张紧力的管理是被动轮选型与安装中的另一项关键环节。过大的张紧力会增加轴承负荷和传动带内部应力，加速疲劳失效；过小的张紧力则会导致打滑和动力传递效率下降。原厂规格通常建议的初装张紧力值可作为基准，但实际应用中需根据传动带的长度、跨度以及运行速度进行微调。动态测试阶段应监测运行噪音与振动频谱，确保在额定转速下无异常共振，通过定期巡检调整张紧螺栓，维持系统长期运行的稳定性。
常见失效模式与维护要点
被动轮在长期运行中常见的失效模式包括轴承异响、轮缘磨损不均以及轴颈弯曲。轴承异响多由润滑失效或异物侵入引起，需定期检查密封件完整性并补充或更换润滑脂。轮缘磨损不均通常源于安装偏差或传动带张力不均，需重新校准对中并检查传动带状态。轴颈弯曲则多由过载或冲击载荷导致，一旦发现轴颈跳动超过允许公差，应立即更换，以免引发连锁性机械故障。
维护过程中，保持被动轮清洁是延长使用寿命的有效手段。定期清除附着在轮缘和轴承部位的油污、粉尘或硬化杂质，可减少摩擦热和磨损。对于带有自动张紧装置的系统，需定期检查张紧弹簧或气缸的性能衰减情况，确保张紧力始终处于设定范围内。建立详细的维护记录，跟踪被动轮的运行时间、更换频率及故障原因，有助于优化后续选型策略，提升整体设备的可靠性与运行效率。
