OBD故障码识别与喷油嘴电路基础逻辑
当车辆仪表盘上的发动机故障灯点亮，且通过OBDII读取到P0200系列故障码时，通常指向喷油器控制电路存在异常。这类故障并非单一指向喷油嘴机械损坏，更多情况下源于线路断路、短路或控制模块内部驱动电路故障。维修的核心在于区分是执行器（喷油嘴）本身失效，还是上游的控制信号传输中断。维修人员在接入诊断仪后，需重点观察故障码的具体描述，例如“喷油器控制电路高/低”或“喷油器开路”，这些具体描述直接决定了后续检测的路径方向。
喷油嘴在发动机管理系统中扮演着精确计量燃油的关键角色，其工作原理依赖于ECU（电子控制单元）发出的脉冲信号。现代电喷发动机多采用高阻值或低阻值喷油嘴，内部包含线圈绕组和阀门组件。当ECU检测到电路电流超出预设范围，或反馈电压异常时，便会判定为电路故障并点亮故障灯。理解这一基础逻辑有助于避免盲目更换部件，将维修重点从单纯的机械替换转移到电气系统的精准排查上。
电路检测工具准备与静态电阻测量

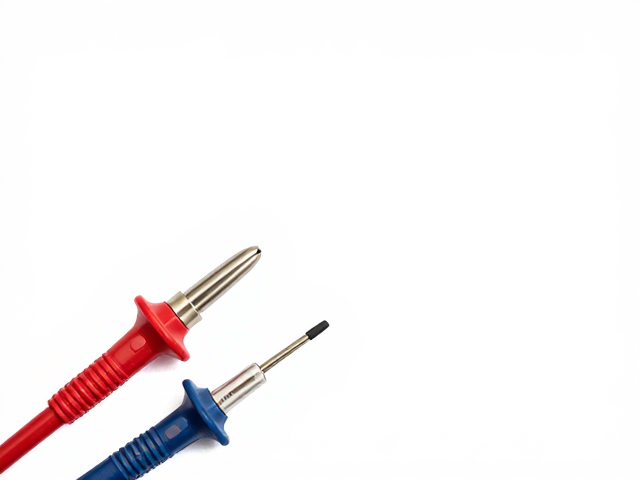

进行电路模块检测前，需准备高精度数字万用表、示波器以及专用的汽车诊断接口线。静态电阻测量是初步判断喷油嘴线圈健康状况的基础步骤。维修人员应将万用表调至欧姆档，断开喷油嘴插头，测量喷油嘴两个端子之间的电阻。对于常见的低阻值喷油嘴，正常范围通常在3至5欧姆之间；若为高阻值喷油嘴，读数通常在12至17欧姆之间。若测得电阻为零，说明线圈内部短路；若电阻无穷大，则表明线圈断路，此时喷油嘴必须更换，无法通过维修恢复。
除了本体电阻，还需检查喷油嘴插头至ECU插针之间的线路导通性。将万用表一端连接喷油嘴插头信号端，另一端连接ECU对应针脚，确认电阻值接近于0欧姆，表明线路无断路。同时，需检查信号线与车身搭铁之间是否存在短路。将万用表调至蜂鸣档或高阻档，一端接信号线，另一端接可靠搭铁点，若导通则说明线路存在对地短路，这会直接导致ECU保护机制启动，切断喷油嘴供电，引发发动机缺火或无法启动。
动态信号检测与ECU驱动电路分析
静态检测无误后，需进行动态信号测试，重点验证ECU输出的驱动脉冲是否正常。使用示波器连接喷油嘴信号线，启动发动机或进行短路测试（需确保燃油系统安全，通常仅用于短暂通电测试）。正常的高阻值喷油嘴驱动波形应表现为清晰的方波，脉冲宽度通常在2至4毫秒之间，具体数值随发动机转速和负荷变化。若波形缺失、幅度过低或畸变，说明ECU内部驱动模块可能损坏，或者线路中存在虚接、接触不良导致的信号衰减。
若示波器显示ECU输出正常，但喷油嘴无动作，问题可能集中在喷油嘴驱动级与喷油嘴本体的匹配性。部分车型采用恒流控制驱动，此时需串联电流探头检测电流上升沿。若电流上升缓慢或无法达到峰值，即使电压正常，喷油嘴开启时间也会不足，导致混合气过稀。此外，需检查喷油嘴插头是否存在氧化、松动或进水，这些物理接触问题在动态负载下极易引发间歇性故障，是OBD检测中容易被忽视的隐性故障源。
常见故障案例与维修验证
以某款搭载直列四缸发动机的车辆为例，故障现象为冷车启动困难，行驶中偶发顿挫。OBD读取显示气缸3失火，故障码指向喷油器3控制电路。静态测量喷油器3电阻为14欧姆，处于正常范围。线路导通性测试正常，无对地短路。动态测试中，示波器显示ECU至喷油器3的驱动信号正常，但喷油器两端电压在通电瞬间无法建立稳定高电平。进一步检查发现，喷油器插头内部针脚因长期高温氧化，导致接触电阻过大，虽未断路，但形成了高阻抗节点，导致驱动电流不足，喷油嘴无法完全开启。
针对此类接触不良导致的电路故障，维修措施并非更换喷油嘴或ECU，而是清理插头针脚并重新压接端子。在修复接触点后，清除故障码，进行路试。再次连接诊断仪读取数据流，喷油器3的修正喷油脉宽恢复正常，失火计数归零，发动机运行平稳。此案例验证了电路检测中“接触电阻”这一隐性变量的重要性，同时也表明，在OBD诊断喷油嘴故障时，机械部件与电气连接的交互状态需结合动态数据进行综合研判，避免误判。
