曲柄下止点的定义与运动轨迹特征
曲柄下止点（Bottom Dead Center, BDC）是指活塞在气缸内运动至离曲轴旋转中心最远的位置，这一时刻活塞顶部与气缸盖之间的距离达到最大值。在内燃机的工作循环中，下止点并非一个静态的停止点，而是活塞往复运动过程中的一个临界状态。当活塞到达下止点时，其瞬时速度为零，随后改变运动方向向上运动。这一位置对于确定发动机的气缸容积、压缩比以及配气相位有着决定性的意义。
从运动轨迹来看，活塞的直线运动通过连杆转化为曲柄的旋转运动。在下止点位置，连杆与曲柄臂处于特定的几何角度。通常情况下，曲柄销、连杆小头和大头中心点以及曲轴中心点并不在同一直线上，而是存在一个夹角，这个夹角被称为连杆摆角。只有当曲柄销处于下止点位置时，曲柄臂与气缸中心线的夹角为0度（忽略连杆摆角的影响），此时活塞到达行程的最低点。这种严密的几何对应关系确保了发动机在运转过程中力的传递效率和结构的稳定性。
曲柄销在下止点位置的几何关系
曲柄销是曲轴上与连杆相连的关键部件，其中心到曲轴主轴颈中心的距离即为曲柄半径（R）。在下止点位置，曲柄销位于距离主轴颈中心最远的一端，此时曲柄半径的方向与活塞运动方向平行且背离主轴颈。这一几何关系决定了活塞从上止点到下止点的行程长度（S），行程长度恰好等于曲柄半径的两倍，即 S = 2R。因此，曲柄销的直径、长度以及其在曲轴上的安装精度，直接影响着发动机的排量计算和运动机构的动力学特性。
在曲柄销处于下止点时，连杆与曲柄销的连接处承受着巨大的机械应力。此时，若发动机处于做功冲程结束的瞬间，燃烧室内的压力虽然已经下降，但活塞惯性力和连杆惯性力依然存在。曲柄销与连杆衬套之间的配合间隙、润滑状态以及材料强度，共同影响着这一关键节点的性能表现。如果曲柄销在下止点附近发生变形或磨损，会导致连杆摆角异常，进而引发活塞偏磨、异响甚至拉缸等严重故障。因此，曲柄销的下止点位置不仅是几何上的极值点，也是力学分析中的重要参考点。
结构图解中的关键参数解析

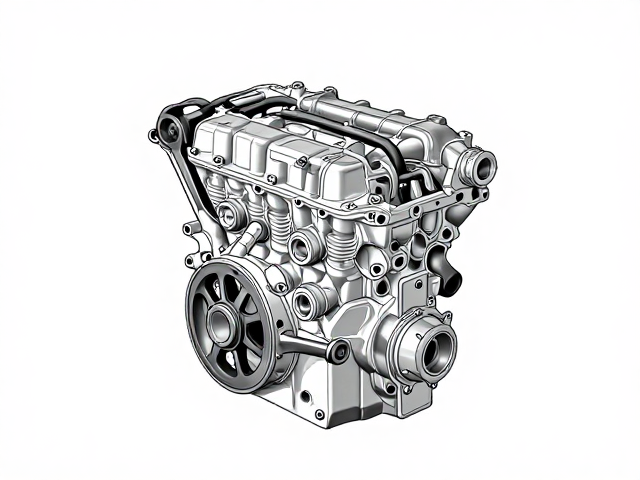

在发动机核心结构图解中，曲柄下止点与曲柄销的关系通常通过剖面图或运动简图进行展示。图解中会明确标注出行程（S）、曲柄半径（R）以及连杆长度（L）等关键参数。通过观察图解，可以清晰地看到当曲柄销旋转至下方垂直位置时，连杆与曲柄臂形成的夹角变化。在实际工程图纸中，还会标注曲柄销的中心线偏差、圆跳动公差以及表面硬化层深度等数据，这些参数确保了曲轴在高速旋转下仍能保持精确的下止点位置。
此外，结构图解还可能包含平衡重块的位置示意。为了抵消活塞在下止点附近因惯性产生的冲击力，曲轴通常设计有平衡重块。在曲柄销到达下止点时，平衡重块产生的离心力方向与活塞惯性力方向相反，从而减轻发动机主体的振动。图解中平衡重块的质量分布和安装角度，需经过严密的动力学计算，以确保在下止点附近发动机的运转平稳性。这些细节在专业维修手册或工程设计图中均有详细体现，是理解发动机内部运动机理的重要依据。
维修与检测中的实际应用场景
在发动机维修实践中，判断曲轴是否变形或曲柄销是否磨损，常需借助专用量具测量下止点位置的曲柄销中心高。维修人员会使用百分表或专用夹具，将曲轴固定在检测台上，缓慢旋转曲轴并记录曲柄销在下止点位置的径向跳动量。如果跳动量超出厂家规定标准（通常微米级），则表明曲轴存在弯曲或曲柄销安装误差。这种检测直接关联到发动机的压缩效率和机械寿命，是确保发动机性能恢复的关键步骤。
更换曲轴或连杆时，必须严格遵循原厂规定的扭矩和装配顺序，确保曲柄销在下止点时各部件配合紧密且无干涉。例如，某些高性能发动机要求曲柄销与连杆衬套的配合间隙控制在0.02-0.05毫米之间，以保证在下止点高速往复运动时的润滑效果。若间隙过大，会导致机油压力不足和金属直接接触；若间隙过小，则可能因热膨胀导致抱轴。因此，准确理解曲柄下止点与曲柄销的关系，对于提升维修质量和延长发动机使用寿命具有直接的实际价值。
