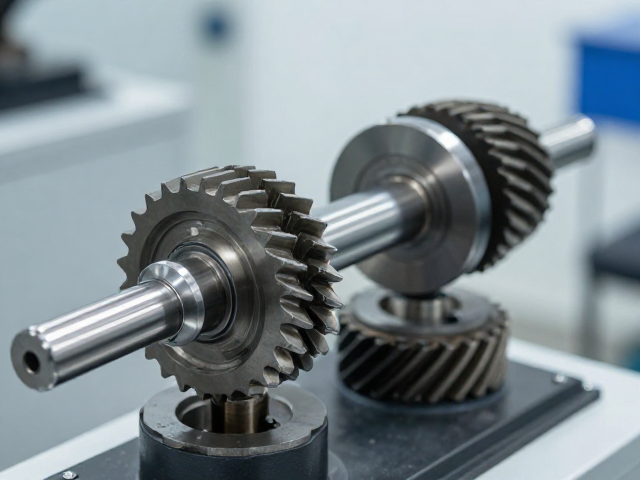

啮合齿与换挡轴动平衡的检测原理
齿轮与轴在高速旋转过程中，若存在质量分布不均，会产生离心力，进而引发振动和噪声。这种动态不平衡不仅会加速轴承磨损，还会导致传动系统效率下降。检测的核心在于通过高精度传感器捕捉旋转部件在特定转速下的振动频谱，分析其相位与幅值特征，从而计算出不平衡量的大小和角度。
现代检测设备通常采用硬支撑或软支撑转子平衡机，配合光电或电涡流传感器，实时采集位移信号。系统通过内置算法将振动信号转化为不平衡矢量，指导操作人员进行去重或配重。这一过程严格遵循ISO 0494等国际标准，确保测量结果的准确性和可重复性，为后续的质量控制提供坚实的数据支撑。
动平衡对传动效率的影响机制
未校正的动不平衡会导致齿轮啮合过程中产生额外的冲击载荷。这种周期性冲击会改变齿面的接触状态，使原本平稳的滑动摩擦转变为带有冲击成分的复合摩擦，显著增加能量损耗。长期运行下，齿面点蚀和剥落现象加剧，进一步破坏传动精度，导致动力传递效率呈现非线性下降。
此外，振动能量会通过变速箱壳体辐射到整车，形成噪声污染。从能量守恒的角度看，这部分转化为热能和声能的能量，直接来源于发动机输出的有效功。通过精密的动平衡检测与校正，消除旋转部件的不平衡惯性力，能够降低啮合冲击，恢复齿面正常接触区，从而最大限度地保留有效传动功率，提升整体 drivetrain 效率。
标准化检测流程与关键控制点
检测前需对零部件进行严格的清洁与外观检查，确保无油污、毛刺或磕碰伤，这些物理缺陷会干扰传感器读数并影响平衡精度。装夹过程中，夹具定位面必须保持清洁，定位精度需控制在微米级别，以避免因装夹误差引入虚假的不平衡信号。
旋转测试时，需设置多个转速点，涵盖设备工作转速范围内的关键区间。通过逐阶升速，记录各转速下的振动响应，识别是否存在共振现象。数据处理阶段，需剔除环境噪声干扰，提取基频成分进行矢量分析。最终输出的不平衡量需符合设计公差要求，对于高精度传动轴，通常要求剩余不平衡量低于规定阈值，以确保长期运行的稳定性。
