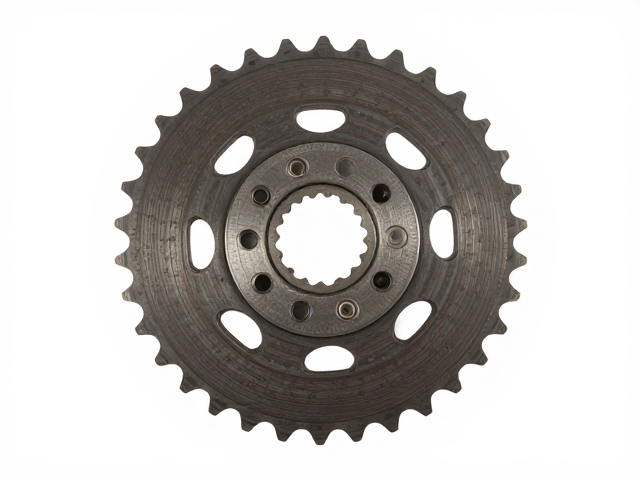

从动盘中心孔直径的测量与确认逻辑
在机械传动系统的装配前期，从动盘中心孔直径的确认是确保动力传递平稳性的基础环节。这一尺寸直接决定了从动盘与输出轴或花键轴的配合性质，过大的间隙会导致冲击载荷，而过小的尺寸则无法完成装配。实际操作中，应选用高精度游标卡尺或专用塞规对从动盘内孔进行多点测量，重点关注孔口的倒角处及孔身中部，以排除加工变形带来的误差。对于经过热处理或长期使用可能出现磨损的部件，需记录最小直径值作为判定依据，而非简单依赖名义尺寸。
确认过程需结合图纸标注的技术要求，区分单边公差与双边公差的应用场景。若图纸未明确标注，通常遵循ISO或GB标准中的基孔制配合原则，需根据轴径大小查取相应的H7或H8配合等级。测量时应保持工件清洁，避免油污或金属屑干扰测量结果，同时注意卡尺测量爪与孔壁的垂直度，防止因倾斜读数导致系统性偏差。对于关键传动部位，建议进行实配测试，观察从动盘在轴上的转动灵活性及轴向窜动情况，以此验证直径数据的实际有效性。
前后链轮速比的计算方法与参数关联
速比计算是确定传动系统转速与扭矩变化的核心步骤，其本质是输入端与输出端转速或齿数的比值关系。对于链条传动系统，速比（i）通常通过主动链轮齿数（Z1）与从动链轮齿数（Z2）的比值求得，公式为 i = Z2 / Z1。这一计算不仅涉及基础几何参数，还需考虑链条节距与链轮分度圆直径的匹配性。在实际工程应用中，若已知电机转速（n1）和目标输出转速（n2），可通过 i = n1 / n2 反推所需齿数组合，进而筛选标准链轮型号。
计算过程中需特别注意链轮齿数的选择范围，避免齿数过少导致多边形效应加剧，引起振动和噪声，或齿数过多导致链轮直径过大，增加结构尺寸和重量。一般建议主动链轮齿数不少于17齿，从动链轮齿数不超过120齿，以保证传动的平稳性和链条寿命。此外，中心距的选择也与速比密切相关，较大的速比如需较小的中心距，但这可能降低包角，影响啮合稳定性。因此，速比计算并非孤立的数据游戏，而是需要结合中心距、链条长度等参数进行综合校验，确保传动系统的整体协调性。
