传动拉线内芯结构与力学传递机制

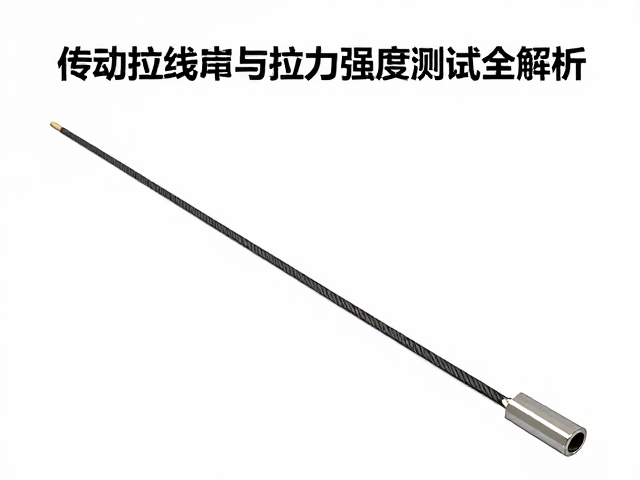

传动拉线通常由不锈钢丝绳、保护套及端头配件组成，其核心在于内芯钢丝在保护套内的滑动与受力传递。内芯多采用多股细钢丝绞合而成，这种结构设计旨在平衡柔韧性与抗拉强度，确保在复杂工况下仍能保持稳定的力学性能。当外力作用于拉线端头时，拉力通过端头传递至内芯，再经由钢丝间的摩擦与啮合传递至另一端，这一过程要求内芯与保护套之间保持适当的配合间隙，以减少运动阻力并防止卡滞。
内芯的长度设计需严格匹配应用场景的运动行程，过短可能导致行程不足，而过长则可能因冗余长度在弯曲处形成堆积，增加局部应力集中。在实际工程应用中，内芯的直线段与弯曲段的比例会直接影响拉线的整体刚度。高刚性场景倾向于使用较少的股数或经过特殊硬化处理的钢丝，而需要高柔韧性的场景则增加股数并优化绞合节距，以分散应力并提升疲劳寿命。
内线长度对拉线性能的影响分析
内线长度并非简单的几何尺寸，它直接决定了拉线的有效工作行程和预紧力状态。在安装过程中，内芯需要一定的冗余量以应对保护套在弯曲过程中的压缩与拉伸，通常建议在最小弯曲半径下，内芯长度略大于保护套展开长度，以预留约2-5%的伸缩余量。这一余量对于防止内芯在极端弯曲状态下被保护套端头锁死或过度磨损至关重要。
若内线长度计算失误，例如预留不足，在拉线完全拉紧时，内芯可能已达到物理极限，导致无法传递剩余行程，甚至造成内芯断裂。反之，若预留过长，在拉线松弛状态下，内芯可能在保护套内形成波浪形弯曲，增加运动时的摩擦系数，导致拉力反馈迟滞。因此，精确的内芯长度计算需结合拉线的弯曲半径、安装角度以及预期的最大行程进行综合推导。
拉力强度测试的标准流程
拉力强度测试旨在验证拉线在静态负载下的承载能力，测试设备需具备至少0.5级精度的电子万能材料试验机。测试前，拉线端头需按照标准夹具要求进行压接或焊接处理，确保夹持力不会在测试开始前因夹具打滑或局部应力集中导致失效。测试过程中，拉力以每秒5-10mm的速度匀速加载，直至拉线断裂或达到预定的最大负载。
测试数据的记录需包括最大断裂载荷、屈服点以及延伸率。对于不锈钢丝拉线，其抗拉强度通常远高于普通碳钢，但需关注其延展性。测试环境应控制在标准室温范围内，避免温度变化对金属微观结构产生暂时性影响。多次重复测试可获取平均值与离散系数，从而更准确地评估批次间的质量稳定性。
动态疲劳与寿命评估
静态拉力无法完全反映拉线在实际使用中的表现，动态疲劳测试模拟了拉线在往复运动中的受力状态。通过专用疲劳试验机，拉线以特定频率和振幅进行拉伸与回缩循环，记录在指定循环次数下的性能衰减情况。常见的测试标准会规定在10,000至100,000次循环后，拉线的最大负载保持率应不低于初始值的90%。
动态测试中，保护套与内芯的磨损是主要失效模式之一。润滑剂的选用与填充量直接影响疲劳寿命，过量的润滑剂可能吸附杂质，加剧磨损，而润滑不足则会导致干摩擦，迅速降低拉线强度。此外，测试还需监测拉线在动态负载下的刚度变化，刚度突变往往预示着内部钢丝的断裂或保护套的结构性损伤。
