灯组回路基础结构与常见故障点分布
汽车照明系统的核心在于电源、控制单元、线束与负载端的完整闭环，任何一环接触不良或断路都会导致灯光失效。仪表盘区域的接线通常涉及组合开关信号输入、仪表盘背光供电以及部分灯光状态指示功能，这些线路高度密集且容易因长期震动或改装产生隐性故障。在实际维修场景中，灯组不亮、闪烁或误报往往源于插头氧化、线束磨损或接地不良，而非电子元件本身的损坏。
排查此类故障需从源头至终端逐步剥离，重点检查蓄电池至保险丝盒的主供电电压是否稳定，以及保险丝座内部的金属弹片是否因过热变形导致接触电阻过大。许多案例显示，仪表盘后方线束束带过紧或靠近高温部件（如发动机舱隔热板），长期烘烤会导致绝缘层脆化断裂，进而引发间歇性短路或断路。维修人员在操作时需仔细观察线束走向，特别是经过车门铰链或仪表台骨架转角处的部分，这些区域是物理损伤的高发区。
标准化诊断流程与万用表使用规范
使用数字万用表进行电压降测试是定位高阻值故障的关键步骤，该方法比单纯测量电压更精准。将万用表置于直流电压档，黑表笔连接已知良好的搭铁点，红表笔连接待测灯组的供电端，在开启灯光状态下读取数值。若读数接近系统电压（如12V或24V），说明供电正常；若电压显著偏低，则需分段测量，从保险丝输出端到灯座之间，找出电压跌落超过0.5V的区段，该区段即为高阻故障点。
电流测试可用于判断是否存在漏电或负载异常。将万用表串联入回路中，观察静态电流和动态工作电流。若静态电流远超标准值（通常乘用车静态电流应在50mA以内，具体视车型而定），可能存在常电线路漏电。对于灯组回路，还需检查继电器触点状态，继电器线圈电阻异常或触点烧蚀会导致供电不稳定，此时替换同规格继电器可作为快速验证手段，但需确保继电器底座无松动或腐蚀。

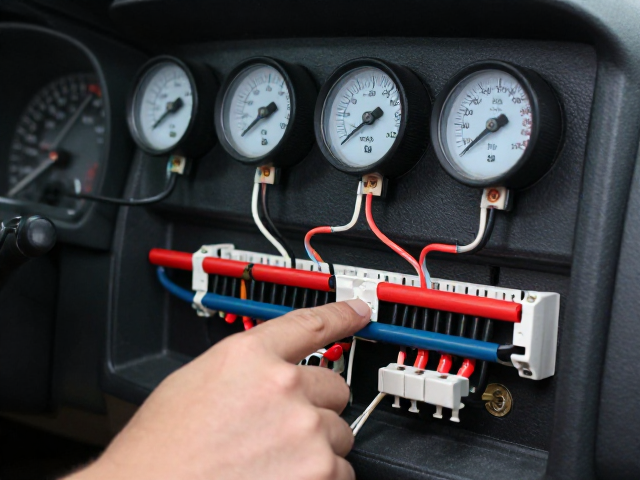

仪表盘区域线束连接与接地检查
仪表盘背后的多芯插头是信号与电源交汇的关键节点，长期处于高温或震动环境易导致端子退针或氧化。拆卸仪表总成时，需先断开蓄电池负极，防止短路损坏ECU。检查插头时，重点观察是否有进水痕迹、绿色氧化物或端子变形。使用电子接触清洁剂清理氧化层，再用专用工具紧固端子，确保插接到位且锁止扣完好。
接地回路（搭铁）不良是灯组故障中极易被忽视的一环。不良搭铁会导致灯光昏暗、闪烁，甚至引发其他电子系统误动作。需定期清理车身搭铁点，特别是仪表台骨架附近的接地螺栓，去除锈迹和油漆，确保金属表面直接接触。使用万用表测量搭铁点对蓄电池负极的电阻，正常应小于0.1欧姆。若电阻过大，需打磨接触面或重新制作接地线，并涂抹导电膏以防止再次氧化。
常见故障案例分析与数据参考
某品牌紧凑型轿车在雨天出现仪表盘灯光间歇性熄灭，经排查发现为仪表台左侧线束束带破损，导致内部供电线绝缘层磨损并与车身金属接触。雨天时雨水渗入造成间歇性接地，电压波动导致灯光闪烁。修复方式为更换受损线束段，并使用阻燃胶带和波纹管重新包裹固定，避免线束直接接触金属边缘。此类案例强调了线束防护的重要性，以及环境因素对电气系统的直接影响。
另一例为某车型大灯随动转向功能失效，伴随仪表盘相关指示灯异常。诊断发现为大灯水平调节电机插头松动，且电机内部电位计信号线断路。通过测量电机供电电压（正常为12V）及信号线电压变化（随调节动作应有平滑变化），确认电机损坏。更换电机后，通过诊断仪执行初始化程序，故障排除。此案例表明，对于带传感器的灯组系统，信号线的完整性与传感器的校准同样重要，不能仅凭外观判断故障。
