前泥瓦的传统痛点与材料特性分析

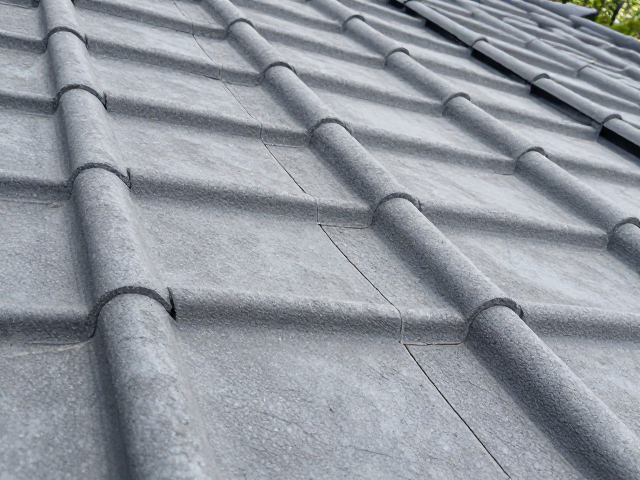

传统前泥瓦多由天然黏土烧制而成，其内部存在微孔结构，这种物理特性虽然具备良好的透气性和调节室内湿度的能力，但也直接导致了吸水率较高。在长期暴露在户外环境中，雨水通过毛细作用渗入瓦体内部，当气温骤降时，水分结冰膨胀产生的应力极易导致瓦片出现冻融裂纹。此外，天然材料缺乏统一的化学稳定性，面对紫外线长期直射，表面釉层容易发生光氧化反应，逐渐失去光泽并变得脆弱，进而加速粉化和剥落。
施工过程中的工艺细节会显著影响前泥瓦的最终寿命。若铺设时灰浆配比不当或压实力度不足，瓦片与基层之间会形成空鼓，这不仅削弱了整体结构的抗风揭能力，还使得雨水容易从接缝处倒灌。许多老旧建筑的前檐瓦面，往往因为年久失修，表面覆盖着一层厚厚的青苔或污垢，这些附着物进一步加剧了水分滞留，使得原本就脆弱的泥瓦在重压之下出现结构性断裂。
UV防护涂层的材料科学与作用机理
针对前泥瓦易受紫外线侵蚀和雨水渗透的问题，现代材料科学引入了基于丙烯酸酯或硅丙树脂的UV防护涂层。这类涂层的主要功能并非改变瓦片的颜色，而是通过形成致密的交联网络，阻挡波长在290-400纳米之间的紫外线穿透至瓦体内部，从而抑制有机成分的降解和无机颜料的褪色。涂层中添加的纳米二氧化硅或氧化铝微粒，能够增强涂层的硬度和耐磨性，减少因风沙磨损导致的保护层失效。
防护涂层的透湿性是其关键技术指标之一。理想的涂层必须允许瓦体内的水汽向外蒸发，同时阻挡液态水进入。若涂层完全封闭瓦体，内部积聚的水分无法排出，反而会在高温下产生蒸汽压力，导致涂层起泡或与瓦片分离。因此，高性能的UV防护涂层通常采用微孔技术，孔径小于水分子团但大于水蒸气分子，确保在防潮的同时不阻碍呼吸，维持瓦片的物理平衡。
施工前的表面处理与关键控制点
在进行UV防护涂层施工前，前泥瓦表面的清洁度直接决定了涂层的附着力。必须彻底清除瓦面上的青苔、藻类、油污以及松动的旧灰浆。对于已经出现轻微粉化的表面，需使用专用打磨工具进行适度打磨，增加表面粗糙度，以提升涂层的机械咬合力。若表面存在明显裂缝，应先使用柔性修补材料进行填充，确保基底平整坚实，避免后续涂层因基底变形而开裂。

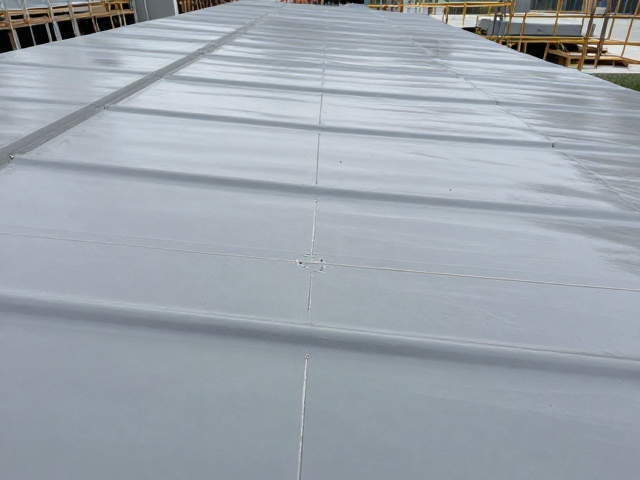

环境条件是施工成败的另一大变量。温度应控制在5℃至35℃之间，相对湿度低于85%，以避免涂层因干燥过快产生裂纹或因湿度过大导致流挂。施工时通常采用滚涂或低压无气喷涂的方式，确保涂层厚度均匀，一般湿膜厚度控制在0.1-0.2毫米之间。对于瓦片脊部和接缝处等应力集中区域，需进行额外的涂刷处理，形成严密的防护闭环，防止水分从薄弱环节侵入。
长期维护与失效模式识别
UV防护涂层并非永久性保护，其有效周期通常取决于涂层配方质量及当地气候条件，一般在3至5年后会出现明显的防护性能衰减。维护时需观察瓦面是否出现褪色不均、局部失光或轻微粉化现象。若发现涂层有剥落迹象，需先对受损区域进行局部打磨和清洁，再重新涂刷防护层，切忌在未处理基底的情况下直接覆盖，以免导致新旧涂层结合不良。
定期检查前泥瓦的整体结构稳定性同样重要。即使有防护涂层，瓦片本身的物理老化仍会发生。若发现瓦片出现贯穿性裂纹或大面积松动，仅靠涂刷涂层无法解决问题，必须进行局部更换或加固。此外，周边植被的管理也至关重要，远离瓦面的树木枝叶可以减少雨水飞溅和有机物堆积，降低涂层表面污染，延长防护效果的实际保持时间。
